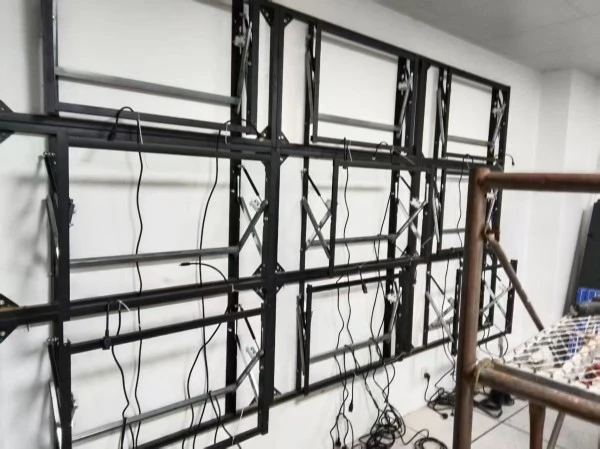

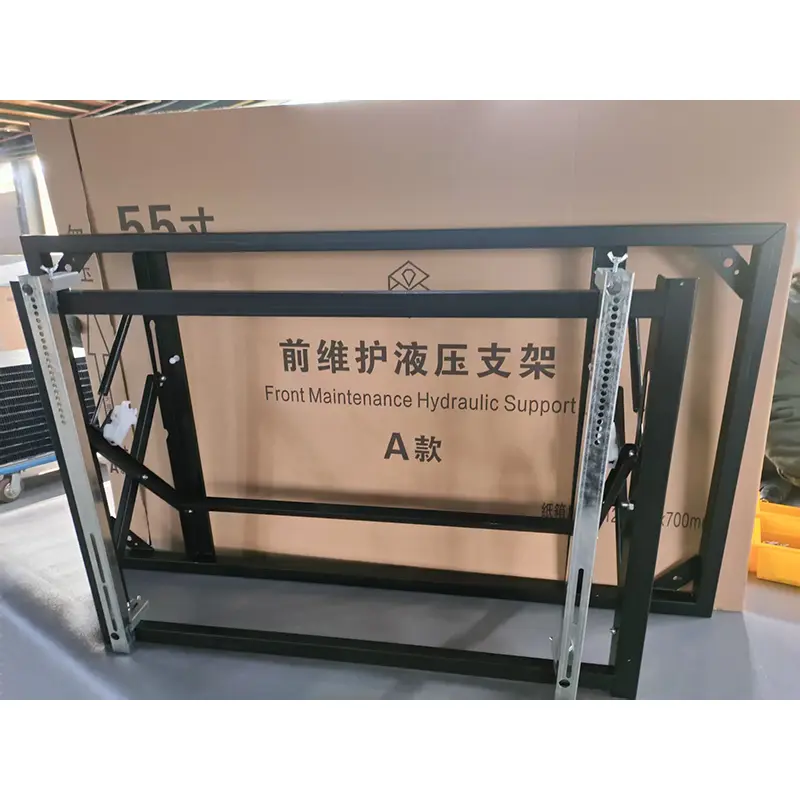

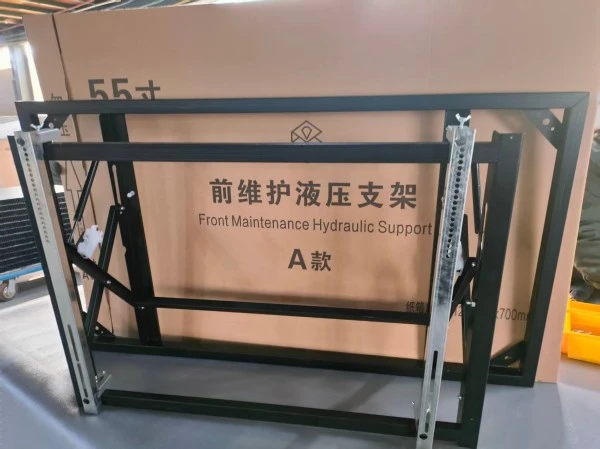

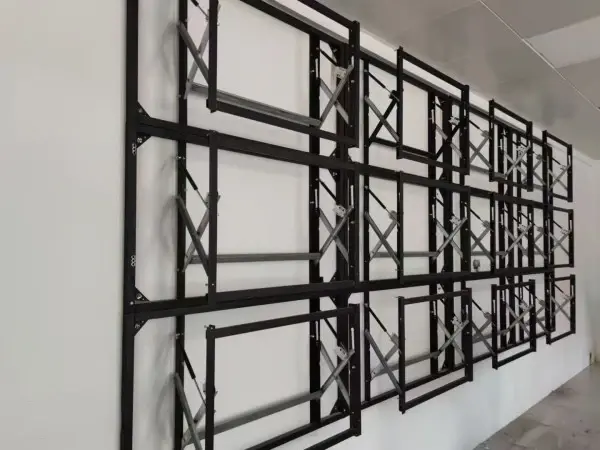

Βάση τοίχου βίντεο 49 ιντσών

Αυτό το αρθρωτό σύστημα τοποθέτησης έχει σχεδιαστεί αποκλειστικά για πάνελ βίντεο τοίχου LCD 49 ιντσών, υποστηρίζοντας πολλαπλές οθόνες για τη δημιουργία μεγάλων τοίχων οθόνης. Σε σύγκριση με την έκδοση 46 ιντσών, τα πάνελ 49 ιντσών ζυγίζουν περισσότερο (20–30 κιλά το καθένα) και διαθέτουν λεπτότερα πλαίσια, θέτοντας υψηλότερες απαιτήσεις όσον αφορά τη χωρητικότητα φορτίου του βραχίονα και την ακρίβεια ρύθμισης. Κατασκευασμένο με παχύρρευστα προφίλ και μηχανισμούς μικρορύθμισης μεγάλου εύρους, ο βραχίονας εγγυάται μακροχρόνια επιπεδότητα και σταθερότητα για μεγάλα video walls. Είναι ιδανικό για αίθουσες συνεδριάσεων υψηλών προδιαγραφών, εκθεσιακούς χώρους μάρκας, οθόνες πληροφοριών του μετρό, τοίχους με φόντο για μεγάλες εκδηλώσεις και άλλα σενάρια.

Προδιαγραφές Υλικών & Κατασκευών

Γιατί οι εργολάβοι επιλέγουν αυτόν τον ειδικό βραχίονα 49 ιντσών;

Πλεονεκτήματα προϊόντος

1. Ακριβής ρύθμιση κενού για πάνελ εξαιρετικά στενής στεφάνης 49 ιντσών

Τα πάνελ 49 ιντσών έχουν γενικά πιο λεπτά πλαίσια από αυτά των 46 ιντσών και είναι πιο ευαίσθητα σε σφάλματα ματίσματος. Εξοπλισμένο με πολυδιάστατη λεπτομέρεια μεγάλης εμβέλειας (κάθετη, οριζόντια, εμπρός πίσω και ρύθμιση κλίσης), ο βραχίονας σταθεροποιεί τα κενά στα 0,5–1,2 mm για απρόσκοπτα, χωρίς διαχωρισμό οπτικά εφέ.

2. Υψηλή Ικανότητα Φορτίου έναντι Μακροπρόθεσμων Διακανονισμών

Τα μεμονωμένα πάνελ ζυγίζουν έως και 30 κιλά και τα συνηθισμένα στηρίγματα τείνουν να γέρνουν προς τα εμπρός στην κορυφή ή να κρεμούν στο κάτω μέρος μετά από χρήση μισού έτους. Υιοθετώντας δομή κατανεμημένου φορτίου πολλαπλών σημείων και φέροντα στηρίγματα κάτω, αυτό το στήριγμα προσφέρει ασφαλή χωρητικότητα φόρτωσης≥80 kg. Πέρασε δοκιμές προσομοίωσης σεισμικής και δόνησης και διατηρεί σταθερή δομή υπό συνεχή λειτουργία 7×24 ωρών.

3. Ευέλικτη Διάταξη με Οριζόντια & Κατακόρυφη Μικτή Εγκατάσταση

Υποστηρίζει αυθαίρετους συνδυασμούς γραμμών και στηλών (2×2, 3×3, 3×4, 1×5, κ.λπ.) και μικτές διατάξεις οριζόντιων/κάθετων πινάκων. Η επιδαπέδια έκδοση δεν απαιτεί διάτρηση τοίχου, κατάλληλη για μαρμάρινους τοίχους, γυάλινα χωρίσματα και προσωρινές εγκαταστάσεις.

4. Ανεξάρτητη Συντήρηση & Γρήγορη αφαίρεση ενός πάνελ

Η ανεξάρτητη σχεδίαση σύσφιξης διορθώνει κάθε πάνελ 49 ιντσών ξεχωριστά. Η ελαττωματική αντικατάσταση του πίνακα και η συντήρηση της πίσω καλωδίωσης δεν απαιτούν αποσυναρμολόγηση παρακείμενων οθονών. Η λειτουργία ενός ατόμου μειώνει τον χρόνο συντήρησης κατά 70%.

5. Κρυφή καλωδίωση για τακτοποιημένη και συμβατή διάταξη

Οι ανεξάρτητες αυλακώσεις καλωδίων φυλάσσονται στις πλευρές και στο πίσω μέρος του βραχίονα για να χωρίζουν τα καλώδια τροφοδοσίας (ισχυρό ρεύμα) και τα καλώδια HDMI/Ethernet (ασθενές ρεύμα), αποφεύγοντας παρεμβολές σήματος και πληρούν τα πρότυπα πυρασφάλειας και επιθεώρησης ασφαλείας.

6. Διπλοί τρόποι τοποθέτησης για διάφορους τύπους τοίχου

•Επιτοίχια: Για τοίχους από σκυρόδεμα και συμπαγή τούβλα, περιλαμβάνονται οι τυπικοί κοχλίες διαστολής M10

•Επιδαπέδια: Προαιρετική βάση για τοποθεσίες που δεν μπορούν να τρυπηθούν, όπως κέντρα δραστηριοτήτων, αίθουσες προσωρινών εκθέσεων και μαρμάρινους τοίχους

Βήματα εγκατάστασης

Ζητούνται δύο εργαζόμενοι. Η εγκατάσταση ενός σετ 4 πλαισίων διαρκεί περίπου 2–2,5 ώρες

1. Σχεδιασμός Σχεδίου

Προσδιορίστε τις διαστάσεις του βραχίονα με βάση την ποσότητα του πίνακα (π.χ. διάταξη 3×4) και σημειώστε τις γραμμές τοποθέτησης σε τοίχο ή έδαφος.

2. Εγκατάσταση Κύριου Πλαισίου

(1) Τοποθέτηση στον τοίχο: Τοποθετήστε οριζόντιες δοκούς (μία ανά σειρά) στερεωμένες στον τοίχο με μπουλόνια διαστολής M10 σε διαστήματα≤600 mm.

(2) Επιδαπέδια: Τοποθετήστε τις αριστερές και τις δεξιές κολώνες συν τα κάτω σταυρωτά στηρίγματα, στερεώστε στη γείωση με μπουλόνια διαστολής M12 και ενισχύστε τις κολώνες με διαγώνιες τιράντες.

3. Προεγκαταστήστε τις κρεμαστές πλάκες

Στερεώστε τις κρεμαστές πλάκες στις οπές VESA στο πίσω μέρος των πάνελ 49 ιντσών, διασφαλίζοντας οριζόντια ευθυγράμμιση.

4. Πάνελ μονταρίσματος

Ξεκινήστε από την κάτω σειρά, ευθυγραμμίστε τα κρεμαστά άγκιστρα πλάκας με υποδοχές δοκού, σύρετε κατά μήκος των πλαγιών οδηγών και στερεώστε τα μάνδαλα του κάτω μέρους.

5. Προσαρμογή ακριβείας

Ρυθμίστε τις βίδες του γρύλου με το παρεχόμενο εξαγωνικό κλειδί για να επιτύχετε ομοιόμορφα κενά και επίπεδες επιφάνειες.

6. Διαχείριση καλωδίων

Περάστε τα καλώδια κατά μήκος των πλευρικών αυλακώσεων καλωδίων, με ειδικά σημεία σύνδεσης καλωδίων πίσω από κάθε πλαίσιο.

7. Τελικό Κλείδωμα

Σφίξτε τα ασφαλιστικά παξιμάδια όλων των μονάδων και επιθεωρήστε τη συνολική επιπεδότητα.

Σενάρια εφαρμογής

Διάγραμμα επιλογής προϊόντων

FAQ

Ε1: Μπορεί να κατασκευαστεί βραχίονας τοίχου βίντεο 49 ιντσών για καμπύλο μάτισμα;

Α: Το τυπικό μοντέλο είναι για επίπεδο μάτισμα. Διατίθενται προσαρμοσμένοι καμπύλοι προσαρμογείς για τις γύρω οθόνες εκθέσεων. παρέχετε παραμέτρους ακτίνας κατόπιν αιτήματος.

Ε2: Μπορεί η διάταξη της οθόνης να ρυθμιστεί ελεύθερα;

Α: Ναι. Η αρθρωτή δομή υποστηρίζει ευέλικτους συνδυασμούς με προσαρμόσιμες σειρές και στήλες.

Ε3: Η αφαίρεση ενός μόνο πάνελ θα επηρεάσει τη σταθερότητα ολόκληρου του video wall;

Α: Η ανεξάρτητη σχεδίαση σύσφιξης διασφαλίζει ότι η χωριστή αποσυναρμολόγηση ενός πάνελ δεν διαταράσσει την υπόλοιπη δομή.

Ε4: Πόσο καιρό θα παραμείνουν σταθερά τα προσαρμοσμένα κενά μετά τη λεπτομέρεια;

Α: Υπό κανονική χρήση, τα παξιμάδια ασφάλισης διατηρούν την ακρίβεια του διακένου για 6 μήνες χωρίς επαναρύθμιση. συνιστάται επιθεώρηση κάθε έξι μήνες.

Ε5: Ποιο είναι πιο σταθερό, επιτοίχιο ή επιδαπέδιο;

Α: Και τα δύο διαθέτουν την ίδια δομική αντοχή. Η επιλογή εξαρτάται από τις συνθήκες του τοίχου:

•Τοίχοι από τσιμέντο/μασίφ τούβλο: Επιτοίχια (χαμηλό κόστος)

•Τοίχοι καρίνας από γυαλί/μάρμαρο/ελαφρύ χάλυβα: Επιδαπέδια (χωρίς ζημιά στους τοίχους)

•Προσωρινές & κινητές εγκαταστάσεις: Επιδαπέδια (επαναλαμβανόμενη συναρμολόγηση & αποσυναρμολόγηση)
