Διαδικασία εγκατάστασης βάσης οθόνης LED

Διαδικασία βασικής εγκατάστασης γιαΒάσεις οθόνης LED: Έρευνα τοποθεσίας → Προετοιμασία υλικού → Προσυναρμολόγηση → Επιτόπια στερέωση → Βαθμονόμηση → Αντιδιαβρωτική επεξεργασία → Τελική αποδοχή. Καθ' όλη τη διάρκεια της διαδικασίας, διατηρείται αυστηρός έλεγχος στην οριζόντια/κάθετη ευθυγράμμιση και την φέρουσα ασφάλεια.

I. Προετοιμασία Προεγκατάστασης

Έρευνα τοποθεσίας

Φέρουσα ικανότητα: Η φέρουσα ικανότητα τοίχου/δαπέδου πρέπει να είναι ≥ 1,2 φορές το συνολικό βάρος της οθόνης. ≥ 50 kg/m² για εσωτερικές εγκαταστάσεις και ≥ 100 kg/m² για εξωτερικές εγκαταστάσεις.

Περιβαλλοντικές συνθήκες: Για εξωτερικές εγκαταστάσεις, η αντίσταση στον αέρα πρέπει να είναι ≥ Βαθμού 12 και το περίβλημα πρέπει να πληροί τα πρότυπα στεγάνωσης IP65. για εσωτερικές εγκαταστάσεις, πρέπει να δεσμευτεί ένας διάδρομος πρόσβασης συντήρησης ≥ 60 cm.

Μετρήσεις: Χρησιμοποιήστε ένα επίπεδο λέιζερ για να δημιουργήσετε γραμμές αναφοράς και να σημειώσετε σημεία στερέωσης. το επιτρεπόμενο περιθώριο σφάλματος είναι ≤ 2 mm.

Υλικά και Εργαλεία

Δομή τοποθέτησης: Γαλβανισμένος χάλυβας εν θερμώ ή ανοξείδωτος χάλυβας για εξωτερική χρήση. κράμα αλουμινίου για εσωτερική χρήση. Τα εξαρτήματα περιλαμβάνουν κύρια δοκούς, δευτερεύουσες δοκούς, γωνιακούς βραχίονες και μπουλόνια υψηλής αντοχής (Βαθμός 8.8).

Εργαλεία: κρουστικό δράπανο, αλφάδι, θεοδόλιθος, δυναμόκλειδο, ηλεκτρική συγκόλληση, μεζούρα.

Mount Προκατασκευή και Προσυναρμολόγηση

Κόψτε τετράγωνους σωλήνες/γωνιακό χάλυβα σύμφωνα με τα σχέδια σχεδιασμού. συγκολλήστε το πλαίσιο (απαιτείται συγκόλληση πλήρους διείσδυσης, με ραφές συγκόλλησης ≥ 3 mm). Μετά τη συγκόλληση, τρίψτε τις ραφές λείες και εφαρμόστε αντισκωριακή βαφή.

Πραγματοποιήστε μια προσυναρμολόγηση στο επίπεδο του εδάφους για να ελέγξετε την επιπεδότητα (οριζόντιο σφάλμα ≤ 1 mm/m), να επαληθεύσετε τις διαστάσεις και να σημειώσετε τις θέσεις για τις οπές στερέωσης.

II. Εγκατάσταση επί τόπου (Συγκεκριμένη μέθοδος)

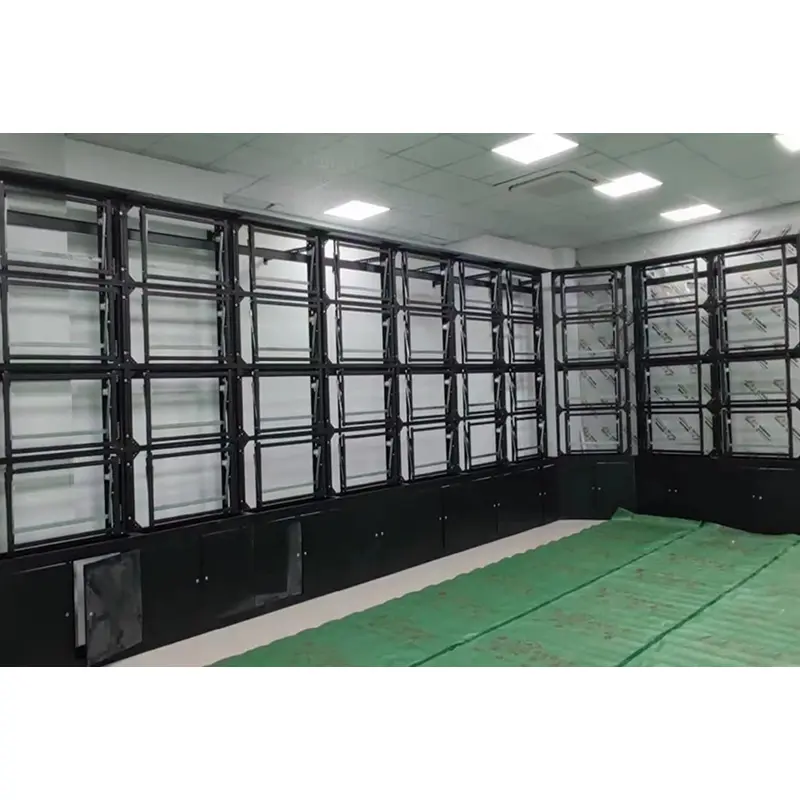

Στυλ επιτοίχιας (εσωτερική / μικρής κλίμακας εξωτερικού χώρου)

Διάτρηση τοίχου: Ανοίξτε τρύπες σε βάθος ≥ του μήκους του μπουλονιού διαστολής συν 10 mm. βεβαιωθείτε ότι η απόσταση των οπών ταιριάζει με τη διάταξη του βραχίονα στήριξης.

Στερέωση βραχίονα: Τοποθετήστε τα μπουλόνια διαστολής M10–M16 στις τρυπημένες οπές. Τοποθετήστε το στήριγμα στερέωσης στον τοίχο και στερεώστε το χαλαρά χρησιμοποιώντας παξιμάδια για αρχική στερέωση.

Μικροσυντονισμός και βαθμονόμηση: Χρησιμοποιήστε αλφάδι για να επαληθεύσετε την οριζόντια ευθυγράμμιση (σφάλμα ≤ 3 mm/m) και την κατακόρυφη ευθυγράμμιση (σφάλμα ≤ 2 mm/m), κάνοντας λεπτές ρυθμίσεις χρησιμοποιώντας ροδέλες/ροδέλες όπως απαιτείται. το διαγώνιο σφάλμα μέτρησης πρέπει να είναι ≤ 3 mm.

Τελικό σφίξιμο: Χρησιμοποιήστε ένα δυναμόκλειδο για να σφίξετε τα μπουλόνια στην καθορισμένη τιμή ροπής ροπής σχεδιασμού (περίπου 120 N·m) για να διασφαλίσετε μια ασφαλή, ανθεκτική στους κραδασμούς σύνδεση.

Στυλ τοποθέτησης σε στήλη (εξωτερικές οθόνες μεγάλης κλίμακας)

Κατασκευή θεμελίωσης: Χύστε θεμέλια από οπλισμένο σκυρόδεμα (Grade C30) με ελάχιστο βάθος 1,5 μέτρα. Τοποθετήστε χαλύβδινες πλάκες ή μπουλόνια αγκύρωσης στο σκυρόδεμα κατά τη διάρκεια της έκχυσης.

Εγκατάσταση στηλών: Οι στήλες συγκολλούνται σε ενσωματωμένες πλάκες ή συνδέονται μέσω μπουλονιών υψηλής αντοχής. η κατακόρυφη ευθυγράμμιση επαληθεύεται χρησιμοποιώντας θεοδόλιθο (ανοχή: ≤ H/1000 και ≤ 15 mm).

Δοκοί και βραχίονες: Οι δοκοί ασφαλίζονται μέσω συγκόλλησης ή βιδώματος. Οι κύριες και οι δευτερεύουσες δοκοί συναρμολογούνται και τοποθετούνται διαγώνια στήριξη για ενίσχυση.

Δευτερεύουσα Αρμολόγηση: Το λεπτόκοκκο σκυρόδεμα χύνεται στις βάσεις των υποστυλωμάτων σε ελάχιστο πάχος 50 mm, ακολουθούμενο από περίοδο σκλήρυνσης τουλάχιστον 7 ημερών.

Αναρτημένο σύστημα (Εσωτερική επιβάρυνση)

Φέρουσα Ικανότητα οροφής: Βεβαιωθείτε ότι η φέρουσα ικανότητα των δοκών οροφής είναι τουλάχιστον 1,5 φορές το συνολικό φορτίο. τοποθετήστε ένα ενδιάμεσο στρώμα μεταφοράς χάλυβα εάν είναι απαραίτητο.

Στερέωση ράβδου ανάρτησης: Οι ράβδοι ανάρτησης στερεώνονται με μπουλόνια διαστολής, σε απόσταση όχι μεγαλύτερη από 1,2 μέτρα, με τα κάτω άκρα τους συνδεδεμένα με τις κύριες δοκούς.

Ανύψωση βραχίονα: Οι βραχίονες ανυψώνονται στη θέση τους χρησιμοποιώντας γερανό ή χειροκίνητο ανυψωτικό αλυσίδας. Στη συνέχεια ισοπεδώνονται, ευθυγραμμίζονται κατακόρυφα και ασφαλίζονται με μπουλόνια.
