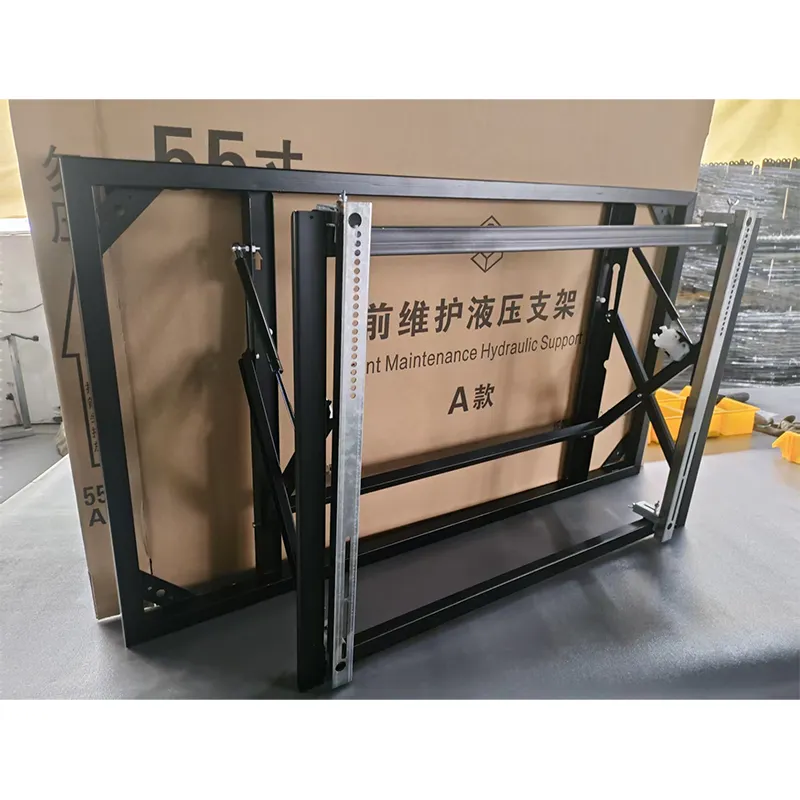

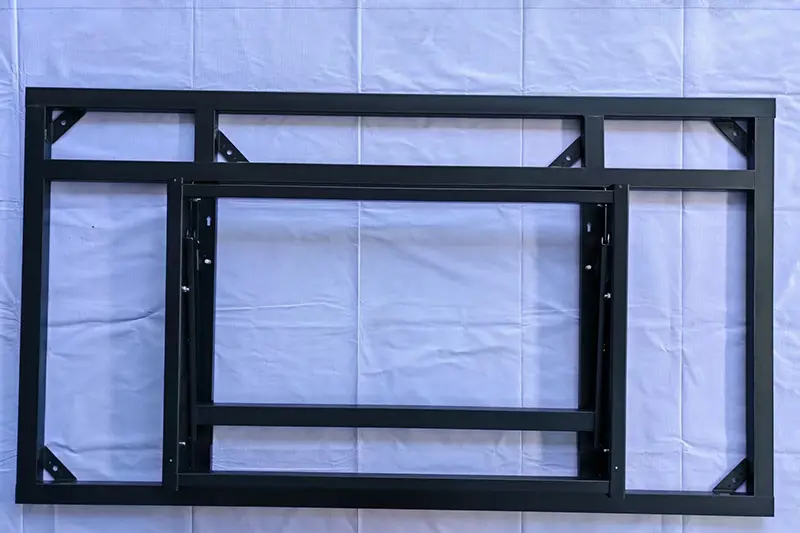

Κάθετος υδραυλικός βραχίονας LCD 86 ιντσών

Ειδικά κατασκευασμένο για κάθετη τοποθέτηση οθονών LCD 86 ιντσών στον τοίχο, ο κατακόρυφος υδραυλικός βραχίονας LCD 86 ιντσών υιοθετεί χαλύβδινες πλάκες πάχους 2,5 mm και σύστημα διπλής υδραυλικής ράβδου, ενσωματωμένο με φέρουσα δομή τεσσάρων γάντζων και πλάκας στήριξης, πέντε κλειδαριές κατά της πτώσης και συγκαλυμμένο σύστημα διαχείρισης. Υποστηρίζει υδραυλική ρύθμιση βήματος και ταχεία αποσυναρμολόγηση, με μέγιστη χωρητικότητα φορτίου 120 kg, ιδανικό για σενάρια εγκατάστασης κάθετης οθόνης σε μεγάλες αίθουσες συνεδριάσεων, κέντρα εντολών, ψηφιακές εκθεσιακές αίθουσες και άλλα.

Πυρήνα Δομή & Υλικά

1. Κύριο πλαίσιο:

Παχυμένες πλάκες από χάλυβα ψυχρής έλασης υψηλής αντοχής και ορθοστάτες από ενισχυμένο κράμα αλουμινίου, ενσωματωμένα για απόδοση κατά της παραμόρφωσης και βελτιωμένη φέρουσα ικανότητα

2. Υδραυλικά εξαρτήματα:

Βιομηχανικοί υδραυλικοί κύλινδροι μεγάλης διαδρομής με σταθερό buffering και ομοιόμορφα κατανεμημένη πίεση ρουλεμάν για εύκολη ανύψωση μεγάλων οθονών

3. Συγκρότημα κρεμαστής πλάκας:

Διευρυμένη κάθετη κρεμαστή πλάκα VESA αποκλειστικά για οθόνες 86 ιντσών, συμβατή με μοτίβα κύριας οπής, συμπεριλαμβανομένων 400×600 και 600×800

4. Δομή ασφαλείας:

Τριπλές κλειδαριές κατά της πτώσης και αντιολισθητικά μαξιλαράκια από καουτσούκ για την αποφυγή τυχαίας χαλάρωσης και την προστασία του πίνακα της οθόνης

5. Εξαρτήματα στερέωσης:

Πυκνωμένοι κοχλίες διαστολής εθνικού προτύπου για ομοιόμορφη πίεση στον τοίχο και πιο σταθερή εγκατάσταση

Πλεονεκτήματα προϊόντος

1. Προσαρμοσμένη δομή για μεγάλες οθόνες

Βελτιστοποιημένος μηχανικός σχεδιασμός αποκλειστικά για κάθετη τοποθέτηση 86 ιντσών, πιο σταθερός, καλά τοποθετημένος και ασφαλέστερος από τους βραχίονες γενικής χρήσης. Σε βασικά σημεία τάσης προστίθενται ενισχυτικές νευρώσεις για να αποφευχθεί η παραμόρφωση μετά από μακροχρόνια χρήση.

2. Διπλές υδραυλικές ράβδοι – εξοικονόμηση εργασίας και περιττή ασφάλεια

Μια οθόνη 86 ιντσών ζυγίζει πολύ. Οι μονές υδραυλικές ράβδοι απαιτούν επιπλέον δύναμη κατά τη ρύθμιση και είναι επιρρεπείς σε διαρροή λαδιού. Οι παράλληλες διπλές ράβδοι παρέχουν ομοιόμορφα κατανεμημένη απόσβεση για εύκολη ρύθμιση. Εάν η μία ράβδος δυσλειτουργεί, η άλλη μπορεί να παρέχει υποστήριξη για μεγαλύτερη ασφάλεια.

3. Προστασία πέντε επιπέδων κατά της πτώσης

Συνδυασμένη κύρια πόρπη, βοηθητική κλειδαριά, αντισηπτικό διάφραγμα, στριμμένα με το χέρι αντισηπτικές βίδες και αντιολισθητικά ελαστικά μαξιλαράκια, κατάλληλα για εμπορικά περιβάλλοντα υψηλής κυκλοφορίας στα πόδια.

4. Χαμηλό κόστος λειτουργίας & συντήρησης

Αφαίρεση οθόνης χωρίς εργαλεία: Ξεκλειδώστε τα μάνδαλα ασφαλείας, στρίψτε τις βίδες με το χέρι και ανασηκώστε την οθόνη προς τα πάνω.

Διατηρούνται κενά συντήρησης στα πλαϊνά πάνελ: Τα πίσω καλώδια μπορούν να διατηρηθούν χωρίς να αφαιρέσετε την οθόνη.

Θήκη διαχείρισης μαγνητικού καλωδίου: Τα καλώδια μπορούν να προστεθούν ή να αντικατασταθούν χωρίς εργαλεία.

5. Υψηλή αξιοποίηση χώρου

Ο κατακόρυφος σχεδιασμός στον τοίχο καταλαμβάνει ελάχιστο οριζόντιο χώρο, ιδανικό για στενούς χώρους όπως διάδρομους, λόμπι και εισόδους ανελκυστήρα.

6. Ευρύ φάσμα εφαρμογών

Ισχύει για συνέδρια, εκθέσεις, εμπορικά κέντρα, νοσοκομεία, κυβερνητικά γραφεία, στούντιο ζωντανής ροής και άλλα σενάρια.

Βήματα εγκατάστασης (αποκλειστικά για κάθετη τοποθέτηση 86 ιντσών)

1. Ελέγξτε την ικανότητα φόρτωσης τοίχου, βαθμονομήστε την κατακόρυφη κεντρική γραμμή με ένα επίπεδο και σημειώστε τις θέσεις διάτρησης

2. Ανοίξτε τρύπες, τοποθετήστε παχύρρευστα μπουλόνια διαστολής και στερεώστε την κύρια βάση για να εξασφαλίσετε κατακόρυφο και σταθερότητα

3. Τοποθετήστε τη διευρυμένη κρεμαστή πλάκα VESA στις τυπικές οπές στο πίσω μέρος της οθόνης 86 ιντσών

4. Ευθυγραμμίστε την οθόνη με τις υποδοχές σύσφιξης του βραχίονα και κρεμάστε την αργά. το υδραυλικό σύστημα παρέχει αυτόματο ρουλεμάν και αποθήκευση

5. Στερεώστε τις τριπλές κλειδαριές ασφαλείας κατά της πτώσης και ελέγξτε για χαλαρότητα

6. Τοποθετήστε τα καλώδια σε κατακόρυφα κανάλια καλωδίων και ρυθμίστε το ύψος και τη γωνία κλίσης

7. Πραγματοποιήστε πλήρη επιθεώρηση σταθερότητας πριν από τη χρήση

Ισχύοντα σενάρια

FAQ

Ε1: Οι οθόνες 86 ιντσών είναι βαριές. Μπορεί το στήριγμα να τα υποστηρίξει σταθερά χωρίς παραμόρφωση;

Α: Ναι. Έχουν διεξαχθεί αυστηρές δοκιμές φέροντος φορτίου. Το κύριο σώμα χρησιμοποιεί χαλύβδινες πλάκες πάχους 2,5 mm με ενισχυτικές νευρώσεις στα βασικά σημεία τάσης, που δεν παρουσιάζουν παραμόρφωση κάτω από στατικό τελικό φορτίο 150 kg. Οι περισσότερες κύριες εμπορικές οθόνες 86 ιντσών (Sony, Samsung, LG, κ.λπ.) ζυγίζουν 55–70 κιλά, πολύ κάτω από το όριο φορτίου σχεδιασμού. Συνιστάται να ελέγχετε τη στεγανότητα της βίδας κάθε έξι μήνες.

Ε2: Ποια είναι τα πλεονεκτήματα των διπλών υδραυλικών ράβδων έναντι των μονών ράβδων;

Α: Δύο βασικά πλεονεκτήματα: ① Ομοιόμορφη απόσβεση: Οι βαριές οθόνες 86 ιντσών απαιτούν υψηλή δύναμη απόσβεσης από μεμονωμένες ράβδους, καθιστώντας τη ρύθμιση απαιτητική εργασία και αυξάνοντας τους κινδύνους διαρροής λαδιού. Οι παράλληλες διπλές ράβδοι κατανέμουν ομοιόμορφα την πίεση για πιο ομαλή λειτουργία. ②Περισσότερη ασφάλεια: Εάν η μία υδραυλική ράβδος αποτύχει, η άλλη μπορεί να εξακολουθεί να προσφέρει βασική υποστήριξη, ένα χαρακτηριστικό ασφαλείας που δεν διατίθεται με σχέδια μονής ράβδου.

Ε3: Χρειάζονται εργαλεία για την αφαίρεση της οθόνης;

Α: Δεν απαιτούνται εργαλεία για τον μηχανισμό αποσυναρμολόγησης της οθόνης – απλώς γυρίστε τα μάνδαλα ασφαλείας και στρίψτε τις αντισηπτικές βίδες χειρός για να σηκώσετε την οθόνη. Ωστόσο, οι οθόνες 86 ιντσών ζυγίζουν 55–70 κιλά, επομένως συνιστώνται ανεπιφύλακτα δύο χειριστές. Για τη συντήρηση των καλωδίων (π.χ. βύσμα/αποσύνδεση καλωδίων HDMI), η αφαίρεση της οθόνης δεν είναι απαραίτητη χάρη στα δεσμευμένα πλευρικά κενά συντήρησης.

Ε4: Πώς να προσθέσετε νέα καλώδια μετά την απόκρυψη της καλωδίωσης;

Α: Εξαιρετικά βολικό. Το κάλυμμα της θήκης καλωδίου είναι μαγνητικά στερεωμένο και μπορεί να ανοίξει χωρίς εργαλεία. Προσθέστε ή αντικαταστήστε τα καλώδια τραβώντας ανοιχτό το κάλυμμα, δρομολογώντας τα καλώδια μέσα και κλείνοντάς το – δεν χρειάζεται αποσυναρμολόγηση της οθόνης.

Ε5: Ποιοι τύποι τοίχων είναι κατάλληλοι για την εγκατάσταση οθόνης 86 ιντσών;

Α: Μόνο συμπαγείς τοίχοι από σκυρόδεμα ή τοίχοι από συμπαγή τούβλα είναι αποδεκτοί. Οι γυψοσανίδες, τα τοιχώματα καρίνας από ελαφρύ χάλυβα και οι τοίχοι από κοίλο μπλοκ δεν μπορούν να αντέξουν με ασφάλεια το βάρος μιας οθόνης 86 ιντσών. Τα παρεχόμενα παχύρρευστα μπουλόνια διαστολής είναι ειδικά σχεδιασμένα για τοίχους από σκυρόδεμα και συμπαγή τούβλα. Εάν ο τύπος τοίχου είναι αβέβαιος, συνιστάται η επιτόπια επιθεώρηση από επαγγελματίες.

Ε6: Πόσο βαριά είναι μια πραγματική οθόνη 86 ιντσών και πόσοι εγκαταστάτες χρειάζονται;

Α: Οι περισσότερες κύριες εμπορικές οθόνες 86 ιντσών ζυγίζουν 55–70 κιλά καθαρό. Ένα άτομο μπορεί να τοποθετήσει τη βάση τοίχου, ενώ η ανάρτηση της οθόνης απαιτεί δύο εργάτες (ένας κρατά την οθόνη, ένας ευθυγραμμίζει τα άγκιστρα). Συνιστάται ανυψωτικός εξοπλισμός ή μηχανήματα για την αποφυγή τραυματισμού.
