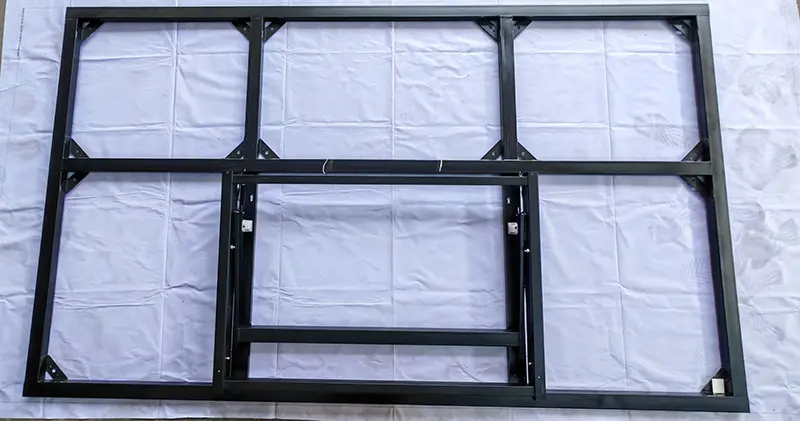

Κάθετος υδραυλικός βραχίονας LCD 100 ιντσών

Ο κατακόρυφος υδραυλικός βραχίονας LCD 100 ιντσών είναι ένα εξαιρετικά βαρέως τύπου σύστημα υποστήριξης σχεδιασμένο για γιγαντιαίες οθόνες LCD 100 ιντσών (συμβατό και με μοντέλα 102/105 ιντσών). Σε αντίθεση με τους βραχίονες για οθόνες 98 ιντσών και μικρότερες, μια γυμνή οθόνη 100 ιντσών συνήθως ζυγίζει πάνω από 130 κιλά και έχει ύψος σχεδόν 2,2 μέτρα, κάτι που δεν μπορεί να υποστηριχθεί με ασφάλεια μόνο με την τοποθέτηση στον τοίχο. Αυτό το προϊόν διαθέτει υβριδική δομή που συνδυάζει βοηθητικό φέροντα τοίχο και στήριξη δαπέδου. Το μεγαλύτερο μέρος του κατακόρυφου φορτίου μεταφέρεται στο έδαφος, ενώ ο τοίχος χρησιμεύει μόνο για την πρόληψη της ανατροπής και τη στερέωση της θέσης.

Υλικά & Χειροτεχνία

1. Κύριο πλαίσιο:

Πυκνές και διευρυμένες χαλύβδινες πλάκες ψυχρής έλασης με ενισχυτικές νευρώσεις για μεγαλύτερη ικανότητα φόρτωσης και αντοχή στη στρέψη χωρίς παραμόρφωση.

2. Υδραυλικό σύστημα:

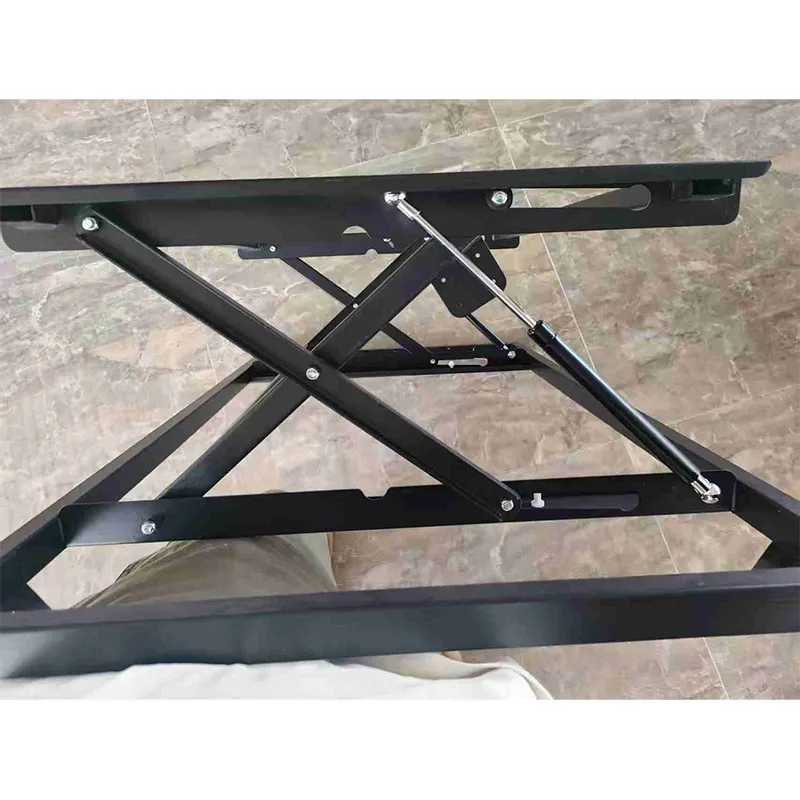

Τα διπλά υδραυλικά εξαρτήματα απόσβεσης βιομηχανικής ποιότητας προσφέρουν ομοιόμορφη στήριξη, ομαλή ανύψωση και αθόρυβη αποθήκευση.

3. Συγκρότημα κρεμαστής πλάκας:

Προσαρμοσμένη διευρυμένη κάθετη κρεμαστή πλάκα VESA για οθόνες 100 ιντσών, συμβατή με τυπικές οπές στερέωσης για οθόνες μεγάλου μεγέθους.

4. Προστασία Ασφαλείας:

Πολλαπλά μάνδαλα κατά της πτώσης και αντιολισθητικά ελαστικά μαξιλαράκια που απορροφούν τους κραδασμούς για την αποφυγή τυχαίας πτώσης.

5. Εξαρτήματα στερέωσης:

Εθνικά πρότυπα παχιά και επιμήκεις μπουλόνια διαστολής για ομοιόμορφη κατανομή της τάσης του τοίχου για πιο σταθερή εγκατάσταση.

Πλεονεκτήματα προϊόντος

1. Προσαρμοσμένο για γιγαντιαίες οθόνες:

Βελτιστοποιημένο αποκλειστικά για κάθετη τοποθέτηση 100 ιντσών, πιο σταθερό και καλά τοποθετημένο από τους βραχίονες γενικής χρήσης.

2. Υδραυλικό σύστημα εξοικονόμησης εργασίας:

Εύκολη ρύθμιση για την προστασία της οθόνης και των θυρών της.

3. Χαμηλό κόστος συντήρησης:

Σχεδιασμός γρήγορης αποσυναρμολόγησης, λειτουργικός χωρίς επαγγελματίες τεχνικούς.

4. Εξοικονόμηση χώρου:

Κατακόρυφη σχεδίαση που αγκαλιάζει τον τοίχο με ελάχιστο οριζόντιο αποτύπωμα, ιδανική για λόμπι, διαδρόμους και εκθεσιακούς χώρους.

5. Ευρεία δυνατότητα εφαρμογής:

Λειτουργεί για συνέδρια, εκθέσεις, εμπορικά κέντρα, νοσοκομεία, κυβερνητικά γραφεία, βιομηχανίες μέσων ενημέρωσης και άλλα.

Σύγκριση κόστους λειτουργίας & συντήρησης με παραδοσιακούς βραχίονες

Απαιτήσεις τοίχου & Προδιαγραφές Εγκατάστασης

Κρίσιμη προειδοποίηση ασφαλείας

Μια οθόνη 100 ιντσών ζυγίζει περισσότερο από 90 κιλά. Οι ακατάλληλοι τύποι τοίχων μπορεί να προκαλέσουν πτώση της οθόνης, με αποτέλεσμα απώλεια περιουσίας και τραυματισμό.

Επιτρεπόμενοι τύποι τοίχων (Όλες οι απαιτήσεις πρέπει να πληρούνται ταυτόχρονα)

Απαγορευμένοι τύποι τοίχων (Απαγορεύεται αυστηρά η εγκατάσταση)

Απαιτούμενα Εργαλεία & Αριθμός Εγκαταστατών

Βήματα εγκατάστασης

1. Επιθεώρηση τοίχου: Επιβεβαιώστε ότι ο τοίχος είναι συμπαγές σκυρόδεμα ή τούβλο με κατάλληλο πάχος.

2. Τοποθέτηση & σήμανση: Χρησιμοποιήστε ένα επίπεδο λέιζερ για να σχεδιάσετε την κατακόρυφη κεντρική γραμμή και να σημειώσετε 8 σημεία διάτρησης.

3. Διάνοιξη & καθαρισμός οπών: Ανοίξτε τρύπες σε βάθος≥100 mm με ηλεκτρικό σφυρί, καθαρίστε τα υπολείμματα και τοποθετήστε σωλήνες διαστολής M10.

4. Στερέωση βάσης: Τοποθετήστε τη βάση στον τοίχο, σφίξτε 8 μπουλόνια διαστολής βήμα προς βήμα και ελέγξτε την κατακόρυφοτητα.

5. Εγκατάσταση κρεμαστής πλάκας VESA: Προσαρμόστε τη διευρυμένη πλάκα VESA στο πίσω μέρος της οθόνης 100 ιντσών (συμβατή με σχέδια οπών 600×400, 800×600, 900×600).

6. Προετοιμασίες για ανάρτηση οθόνης: Επιθεωρήστε τις υδραυλικές ράβδους και τα μάνδαλα ασφαλείας. ρυθμίστε την πλατφόρμα ανύψωσης στο ύψος εγκατάστασης.

7. Τοποθετήστε την οθόνη: Δύο εργαζόμενοι σηκώνουν την οθόνη ενώ ένας χειριστής καθοδηγεί τα άγκιστρα για να ευθυγραμμιστούν με τις υποδοχές βάσης και κατεβαίνουν αργά.

8. Κλείδωμα ασφαλείας: Στερεώστε διαδοχικά τις κύριες πόρπες, τις πλαϊνές κλειδαριές ασφαλείας και τις στριμμένες με το χέρι βίδες κατά της κλίσης.

9. Διαχείριση και προσαρμογή καλωδίων: Περάστε τα καλώδια στη θήκη μαγνητικού καλωδίου και προσαρμόστε τη γωνία κλίσης στη βέλτιστη θέση θέασης.

10. Τελική επιθεώρηση: Ανακινήστε την οθόνη για να επιβεβαιώσετε ότι δεν υπάρχει χαλαρότητα και ελέγξτε όλα τα μάνδαλα.

Ισχύοντα σενάρια

Εταιρικό Γραφείο

Μεγάλες οθόνες αιθουσών συνεδριάσεων, οθόνες καλωσορίσματος στη ρεσεψιόν, τοίχοι έκθεσης εταιρικής κουλτούρας

Εμπορική Έκθεση

Οθόνες διαφήμισης εμπορικών σημάτων, οθόνες επίδειξης εκθέσεων μάρκας, οθόνες ψηφιακών αφισών καταστημάτων

Κυβέρνηση & Δημόσιες Υπηρεσίες

Οθόνες απελευθέρωσης πληροφοριών σε κυβερνητικές αίθουσες, οθόνες οδηγών νοσοκομείων, οθόνες καθοδήγησης του εκθεσιακού χώρου

Πολυμέσα & Ζωντανή ροή

Κατακόρυφες γιγαντιαίες οθόνες για ζωντανή ροή βίντεο σύντομης διάρκειας, οθόνες περιεχομένου self-media, οθόνες πληροφοριών στούντιο

Εκπαίδευση & Κατάρτιση

Οθόνες δελτίων πανεπιστημιούπολης, οθόνες επίδειξης αιθουσών εκπαίδευσης, διαδραστικές οθόνες για εκπαιδευτικά ιδρύματα

FAQ

Ε1: Ποια είναι η μέγιστη χωρητικότητα φορτίου αυτού του κάθετου βραχίονα 100 ιντσών;

Α: Χτισμένο με παχύρρευστα διευρυμένα χαλύβδινα ελάσματα και διπλή υδραυλική στήριξη, το μέγιστο φορτίο του φτάνει τα 130 κιλά, καλύπτοντας πλήρως το βάρος όλων των τύπων μεγάλων οθονών 100 ιντσών.

Ε2: Η κάθετη τοποθετημένη οθόνη 100 ιντσών θα γέρνει προς τα εμπρός λόγω της μετατόπισης του κέντρου βάρους προς τα εμπρός;

Α: Υιοθετεί μια ειδική δομή βαρύτητας με πόλωση προς τα πίσω με πλάκες ανάρτησης προς τα πίσω για να μετατοπίζει το φορτίο προς τα μέσα, εξαλείφοντας την κλίση προς τα εμπρός και τη στρέβλωση των άκρων.

Ε3: Ποια είναι η απόσταση μεταξύ της οθόνης και του τοίχου μετά την κατακόρυφη εγκατάσταση;

Α: Το διάκενο τοίχου είναι μόνο 60 mm–85 mm, εξαιρετικά λεπτό και εξοικονομεί χώρο με προσεγμένη, μινιμαλιστική εμφάνιση.

Ε4: Είναι το στήριγμα επιρρεπές σε παραμόρφωση κατά τη μεταφορά;

A: Διαθέτει ενσωματωμένα σφραγισμένα δομικά μέρη, πλήρως ενισχυμένη συσκευασία και σκληρή προστασία γωνίας, με ισχυρή αντοχή στη συμπίεση και πτώση για την αποφυγή παραμόρφωσης κατά τη μεταφορά.

Ε5: Πώς να κρύψετε τα καλώδια και να προσθέσετε νέα καλώδια αργότερα;

Α: Ο βραχίονας διαθέτει ενσωματωμένη θήκη μαγνητικού καλωδίου (60 cm Π×120 cm Υ×4 cm Β) που χωράει 4 καλώδια HDMI, 2 καλώδια τροφοδοσίας και 2 καλώδια δικτύου. Το κάλυμμα είναι μαγνητικά προσαρτημένο και ανοίγει χωρίς εργαλεία. Για να προσθέσετε ή να αντικαταστήσετε καλώδια: ανοίξτε το κάλυμμα, τοποθετήστε νέα καλώδια μέσα και κλείστε το κάλυμμα—η αφαίρεση της οθόνης δεν είναι απαραίτητη.

Ε6: Μπορεί να τοποθετηθεί οριζόντια; Υποστηρίζει ρύθμιση οριζόντιας στάθμης;

Α: Αυτό το μοντέλο υποστηρίζει μόνο κάθετη τοποθέτηση, με τη δομή του βελτιστοποιημένη για κατακόρυφη κατανομή βαρύτητας οθόνης. Εάν απαιτείται εναλλαγή μεταξύ οριζόντιου και κατακόρυφου προσανατολισμού, αγοράστε το περιστρεφόμενο στήριγμα μας. Για οριζόντια ευθυγράμμιση: βαθμονομήστε με στάθμη λέιζερ κατά την εγκατάσταση της βάσης. Η λεπτή οριζόντια ρύθμιση (±2°) είναι διαθέσιμη μετά την τοποθέτηση στην οθόνη.

Ε7: Είναι ο βραχίονας αντικραδασμικός και κατάλληλος για σεισμογενείς περιοχές;

Α: Έχει περάσει δοκιμές δόνησης που προσομοιώνουν συχνότητες σεισμών μεγέθους 8 Ρίχτερ, χωρίς πτώση οθόνης ή χαλαρά μάνδαλα. Τα αντισηπτικά διαφράγματα και τα αντιολισθητικά λαστιχένια μαξιλαράκια στον εξαπλό σχεδιασμό κλειδαριάς ασφαλείας είναι ειδικά βελτιστοποιημένα για περιβάλλοντα κραδασμών. Εφαρμόζεται σε σεισμικές ζώνες συμπεριλαμβανομένης της Ιαπωνίας, της Ταϊβάν, της Χιλής, της Τουρκίας και της Καλιφόρνια των ΗΠΑ.
